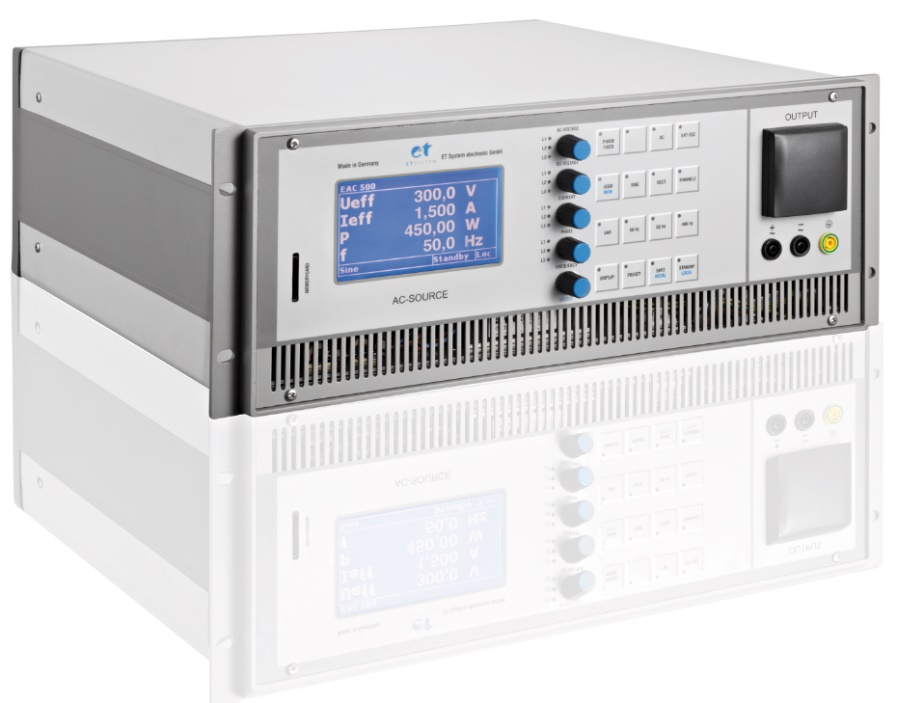

ET System 可编程交/直流电源
EAC-S 单相
EAC-3S 三相
产品特点
• 模拟单相（EAC-S）/三相（EAC-3S）电网输出
• 交流/直流输出
• 250VA – 10kVA功率输出（EAC-S）/ 750VA – 30kVA功率输出（EAC-3S）
• 0 – 700V交流 / 1000V直流电压输出
• 1 – 2000Hz 可变频率（正弦，方波，三角波）
• 电流高达600A
• 图形化显示
• 可以测量电压，电流，平均和峰值电流，有功功率，无功功率，视在功率，功率因素，峰值因子
• 恒压和恒流模式
• 加装SD卡槽实现波形文件（WAV格式）的海量存储
• 可存储10个用户设定的电流配置
• 预装EN61000-4-11测试项（可通过前面板调整）
• 选装外部输入晶振+ / - 10 V，时延可调最高70ms
• 选装GPIB，RS232, RS485，USB，LAN接口
• 选装电气隔离模拟量控制0-5V和0-10V
• 指令控制：可通过程控或SD存储卡实现
• 用户创建输出曲线可通过SD存储卡或数字程控接口
• 可存储三个非易失存储波形文件（可通过存储卡程控编辑）
• 数据记录功能：操作设置可以存储在SD存储卡内，时间间隔可调
• 程控与记录相结合的功能，可以帮助你为每一个测试单项建立一个独立的文件
• 可通过外部同步输入源同步多个设备（选装）
• 可通过同步输出触发外部测量设备（选装）
• 加选件后可以根据需要设定输出信号的有效时间
• 可组成两相或三相输出
• 可根据客户特殊需求为客户定制
型号规格
型号 | 功率VA | 电压VAC/VDC | 最大电流 | 尺寸 |
EAC-S 250 | 250 | 0 - 300 / 0 - 425 | 0 - 3 | 19”x 4U x 434.5 mm |
EAC-S 500 | 500 | 0 - 300 / 0 - 425 | 0 – 6 | 19”x 4U x 434.5 mm |
EAC-S 1000 | 1000 | 0 - 300 / 0 - 425 | 0 – 10 | 19”x 6U x 434.5 mm |
EAC-S 2000 | 2000 | 0 - 300 / 0 - 425 | 0 – 15 | 19”x 6U x 434.5 mm |
EAC-S 3000 | 3000 | 0 - 300 / 0 - 425 | 0 – 20 | 19”x 10U x 434.5 mm |
EAC-S 4000 | 4000 | 0 - 300 / 0 - 425 | 0 – 30 | 19”x 16U x 600 mm |
EAC-S 5000 | 5000 | 0 - 300 / 0 - 425 | 0 – 35 | 19”x 16U x 600 mm |
EAC-S 6000 | 6000 | 0 - 300 / 0 - 425 | 0 – 40 | 19”x 16U x 600 mm |
EAC-S 7000 | 7000 | 0 - 300 / 0 - 425 | 0 – 50 | 19”x 20U x 800 mm |
EAC-S 8000 | 8000 | 0 - 300 / 0 - 425 | 0 – 60 | 19”x 20U x 800 mm |
EAC-S 9000 | 9000 | 0 - 300 / 0 - 425 | 0 – 70 | 19”x 25U x 800 mm |
EAC-S 10000 | 10000 | 0 - 300 / 0 - 425 | 0 - 80 | 19”x 25U x 800 mm |
型号 | 功率VA | 电压VAC/VDC | 最大电流 | 尺寸 |
EAC-3S 250 | 3 x 250 | 3 x 0 - 300 / 0 - 425 | 3 x 0 - 3 | 3 x 19”x 4U x 434.5 mm |
EAC-3S 500 | 3 x 500 | 3 x 0 - 300 / 0 - 425 | 3 x 0 – 6 | 3 x 19”x 4U x 434.5 mm |
EAC-3S 1000 | 3 x 1000 | 3 x 0 - 300 / 0 - 425 | 3 x 0 – 10 | 3 x 19”x 6U x 434.5 mm |
EAC-3S 2000 | 3 x 2000 | 3 x 0 - 300 / 0 - 425 | 3 x 0 – 15 | 3 x 19”x 6U x 434.5 mm |
EAC-3S 3000 | 3 x 3000 | 3 x 0 - 300 / 0 - 425 | 3 x 0 – 20 | 3 x 19”x 10U x 434.5 mm |
EAC-3S 4000 | 3 x 4000 | 3 x 0 - 300 / 0 - 425 | 3 x 0 – 30 | 3 x 19”x 16U x 600 mm |
EAC-3S 5000 | 3 x 5000 | 3 x 0 - 300 / 0 - 425 | 3 x 0 – 35 | 3 x 19”x 16U x 600 mm |
EAC-3S 6000 | 3 x 6000 | 3 x 0 - 300 / 0 - 425 | 3 x 0 – 40 | 3 x 19”x 16U x 600 mm |
EAC-3S 7000 | 3 x 7000 | 3 x 0 - 300 / 0 - 425 | 3 x 0 – 50 | 3 x 19”x 20U x 800 mm |
EAC-3S 8000 | 3 x 8000 | 3 x 0 - 300 / 0 - 425 | 3 x 0 – 60 | 3 x 19”x 20U x 800 mm |
EAC-3S 9000 | 3 x 9000 | 3 x 0 - 300 / 0 - 425 | 3 x 0 – 70 | 3 x 19”x 25U x 800 mm |
EAC-3S 10000 | 3 x 10000 | 3 x 0 - 300 / 0 - 425 | 3 x 0 - 80 | 3 x 19”x 25U x 800 mm |
选型说明
EAC-(3)S AAA
系列型号 输出功率，单位VA
选项
/230 输入电压230 / 207 – 253VAC
/400 输入电压400 / 360 – 440VAC
/3P208 输入电压3 x 208 / 187 – 229VAC
/3P400 输入电压3 x 400 / 360 – 440VAC
/3P480 输入电压3 x 480 / 432 – 528VAC
/V500 电压范围0 - 500VAC / 0-700VDC – 40%Imax
/V700 电压范围0 - 700VAC / 0-1000VDC – 50%Imax
/F1000 频率范围1 – 1000Hz
/F2000 频率范围1 – 2000Hz
/LT IEEE 488 接口
/LTRS485 RS485 接口
/LTRS232 RS232 接口
/LAN LAN 接口
/USB USB 接口
/ATI 5 隔离模拟量接口0 – 5V直流，设置和监控
/ATI 10 隔离模拟量接口0 – 10V直流，设置和监控
/EXT/OSZ 外部晶振输入
/SD SD 卡槽
/SYNC A 触发外部测量设备或其他设备的同步输出选件
/SYNC E 与外部其他源设备同步的同步输出选件
/INTLOCK 内部输入锁定/安全断电
/DIP 输出电压波形可以半波输出（需要配置数字接口）
/GATE 可以设定输出时间（需要配置数字接口）
/APuls 脉冲顺序可调（需要配置数字接口）
/LoadR 内部负载可以承受反灌能量
技术参数
输入电压范围 | 230VAC / 400VAC / 3 x 208VAC / 3 x 400VAC / 3 x 480VAC±10% |
输入频率范围 | 47 -63 Hz |
静态电压调整率 | 0.10% |
静态电流调整率 | 0.10% |
动态调整率 | 5个周期 |
纹波 | 0.3% @50Hz |
电压程控精度（Ua） | 100mV |
电流程控精度（Ia） | 10mA |
频率程控精度 | 0.1Hz |
相位程控精度 | 0.1° |
电压显示精度（Ua） | 0.1%FS |
电流显示精度（Ia） | 0.1%FS |
频率显示精度（Ia） | 0.1%FS |
隔离电压 输入-地 | 2150VDC |
隔离电压 输出-地 | 500VDC |
隔离电压 输入-输出 | 3000VDC |
保护 | 过压保护、过功率保护 |
输出控制和监控 | 前面板 / 隔离模拟量0-+5V/+10V控制 / 12位数字量控制：RS232, RS485, IEEE488, LAN, USB, SD卡 |
制冷 | 风冷 |
温度 | 工作：0 - 50°C 储存：-20 - 70°C |
湿度 | < 80% |
操作高度 | < 2000m |
振动 | 10 - 55Hz / 1 min / 2G XYZ |
冲击 | < 20 G |
重量 | 30 – 400 kg |
