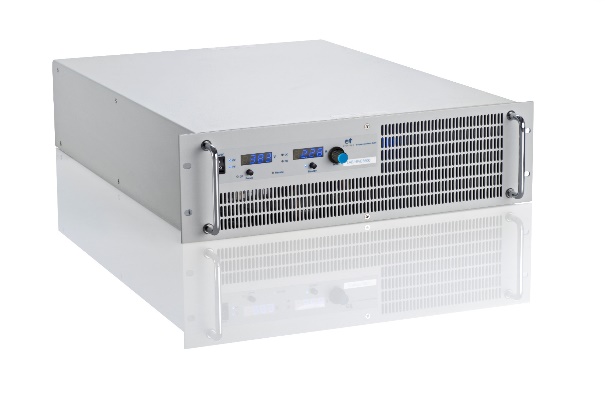

开关直流电源LAB/HP系列


LAB/HP系列程控直流电源



LAB/HP

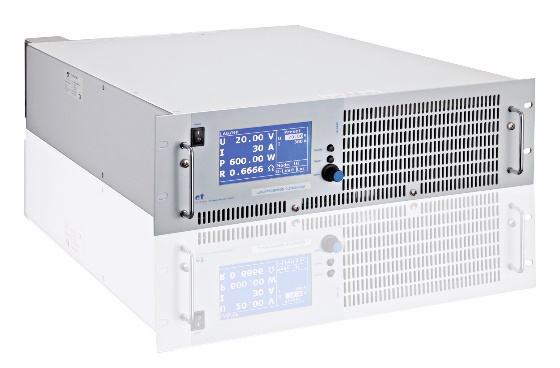

LAB/HP/E


产品特点

输出功率：15kW~1.4MW

输出电压高达1500V

输出电流高达50000A

简洁易用的面板操作

图形化显示

恒流、恒压、恒阻和恒功率工作模式以及光伏阵列模拟

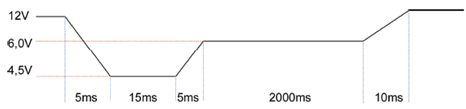

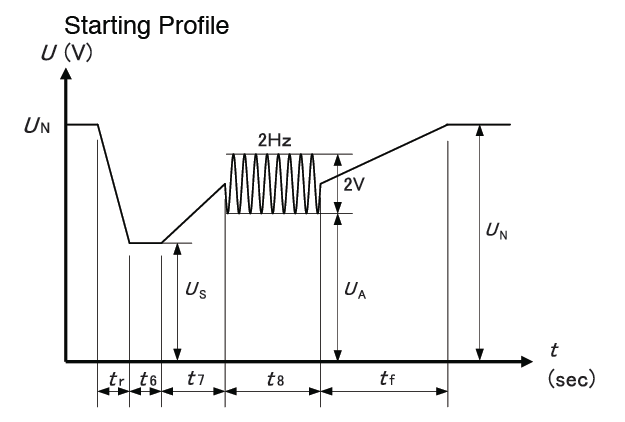

通过SD存储卡或数字程控接口，可创建任何类型的电压或电流曲线（序列操作）

支持脚本编程，无需上位机软件就能实现复杂的序列输出

标配ATI 5/10电气隔离模拟接口：0 – 5 V或0 – 10 V（用户可选），RS232接口，LAN接口，主/从控制（LAB / HP和LAB / SMS），软联锁

并联和串联电路配有主/从接口（LAB / HP和LAB / SMS）

数字接口：RS485, IEEE488, GPIB和USB（可选）

数据记录功能：操作数据值可记录存放到存储卡（时间间隔可设定），SD卡（可选）

电压上升时间和电流上升时间（电压和电流斜率）可调

用户可以设置Umax和Imax，以限制输出电压或输出电流

可存储电压/电流波形

High Speed选项能够提供更快的电压动态变化速度

Autoranging选项提供更高的电流输出能力

过压保护、过温保护、过流保护、欠压保护

可为用户的特殊需求定制产品



恒阻UIR模式

在UIR模式下，用户可以根据测试要求调整电源的内阻。通常用来模拟真实的有内阻的电池的工作状态。

如果使用没有UIR模式的直流电源，那么每次测试都需要计算和串联电阻到电路中来实现内阻模拟的功能。

对于不同功率、不同电压和电流范围的ET System直流电源，内阻的调节范围一般可以通过以下计算公式得出：

可设置的最大内阻：Rmax = 最大输出电压Umax/最大输出电流Imax

可设置的最小内阻：Rmin = Rmax/10

设置内阻的步进：Rmin/10

例如：对于型号为LAB/HP10100 的电源，规格为功率10kW，电压100V，电流100A，那么可以设置的最大内阻为1 欧姆，可设置的最小内阻为0.1 欧姆，设置内阻步进为0.01 欧姆。

如果用户需要对内阻调整范围做适当的修改，ET System也可以做适当的修改定制。


ETS Bus主从控制

ETS Bus是ET System独有的总线控制方式。多台电源通过ETS总线连接，进行主从控制。为了建立连接，ETS Bus的接口采用了商用A型USB接口。ETS Bus接口有两个平行连接器。通过它们，多种设备可以非常简便的连接在一起。当多台设备相连并工作时，每一个设备就各自分配了独立的地址。设置通过总线发送到所有连接的设备。用户可以在任何一台设备上调节参数，参数的变动自动通过ETS总线发送到所有连接的设备。

• ETS Bus支持多达8台设备的连接

• 参数设定和显示可以在任意一台电源上操作

• 总线上任意设备发生控制故障，不影响其他电源的控制

• 一键设置串联、并联和独立工作三种模式，轻松切换工作方式


脚本编程

SMP/SMS/HP系列支持Script命令方式程控。该程控方式将程控指令写入到电源的内存当中，然后直接从电源内存当中调取指令执行。直接从电源内存调取指令的执行时间间隔为1ms，而通过程控接口控制电源输出，每一个指令的延时约为16ms。因此，对于一些电压变化较快的波形，Script命令程控方式提供了完美的解决方案。



    Script命令示例如下：


UI
#设定为UI模式
U 10
#设定输出电压为10 V
I 1
#设定输出电流为1 A
RUN
#电源输出
DELAY 200
#等待200 ms
U 100
#设定输出电压至100 V
DELAYS 10
#等待10ms
STANDBY
#电源停止输出



SD卡选项

SMP/SMS/HP系列提供SD卡选项。用户可以直接将Script命令写入SD卡，电源直接读取SD卡里面的Script命令，然后以1ms的时间间隔执行。同时，SD卡还能够保存电源的测量值。


SMS和HP系列的自动宽范围输出（Autorange）功能

具有Autorange功能的SMS和HP系列直流电源，在额定输出功率的条件下，自动调整电压/电流的输出范围。从而达到更高的电压电流利用率。


输出电压/电流范围


功率
15 kW
20 kW
25 kW
30 kW
35 kW
40 kW
45 kW
50 kW
55 kW
电压（V）
电流（A）








20
750
1000
1250
1500
1750
2000
2250
2500
2750
40
375
500
625
750
875
1000
1125
1250
1375
80
188
250
313
375
438
500
563
625
688
100
150
200
250
300
350
400
450
500
550
150
100
134
167
200
234
267
300
334
367
300
50
67
84
100
117
134
150
167
184
600
25
34
42
50
59
67
75
84
92
800
19
25
32
38
44
50
57
63
69
1000
15
20
25
30
35
40
45
50
55
1200
13
17
21
25
30
34
38
42
46
1500
10
14
17
20
24
27
30
34
37







功率
60 kW
65 kW
70 kW
75 kW
80 kW
85 kW
90 kW
95 kW
100kW
电压 (V)
电流 (A)








20
3000
3250
3500
3750
4000
4250
4500
4750
5000
40
1500
1625
1750
1875
2000
2125
2250
2375
2500
80
750
813
875
938
1000
1063
1125
1187
1250
100
600
650
700
750
800
850
900
950
1000
150
400
434
467
500
534
567
600
633
666
300
200
217
234
250
267
284
300
317
333
600
100
109
117
125
134
142
150
158
166
800
75
82
88
94
100
107
113
119
125
1000
60
65
70
75
80
85
90
95
100
1200
50
55
59
63
67
71
75
79
83
1500
40
44
47
50
54
57
60
63
66




功率
17 kW
21 kW
28 kW
35 kW
42 kW
49 kW
56 kW
63 kW
70 kW
电压（V）
电流（A）








20
850
1050
1400
1750
2100
2450
2800
3150
3500
40
425
525
700
875
1050
1225
1400
1575
1750
80
212
262
350
438
525
612
700
788
875
100
170
219
280
350
420
490
560
630
700
150
113
140
187
234
280
327
373
420
467
300
56
70
93
117
140
163
187
210
233
600
28
35
47
59
70
81
93
105
117
800
21
26
35
44
52
61
70
79
88
1000
17
21
28
35
42
49
56
63
70
1200
14
17
23
30
35
41
47
53
58
1500
11
14
18
24
28
32
37
42
47




功率
77 kW
84 kW
91 kW
98 kW
105kW
112kW
119kW
126kW
133kW
电压（V）
电流（A）








20
3850
4200
4550
4900
5250
5600
5950
6300
6650
40
1925
2100
2275
2450
2625
2800
2975
3150
3325
80
963
1050
1138
1225
1313
1400
1488
1575
1663
100
770
840
910
980
1050
1120
1190
1260
1330
150
513
560
607
653
700
747
793
840
887
300
257
280
303
327
350
373
397
420
443
600
128
140
152
163
175
187
198
210
222
800
96
105
114
123
131
140
149
158
166
1000
77
84
91
98
105
112
119
126
133
1200
64
70
76
82
88
93
99
105
111
1500
51
56
61
65
70
75
79
84
89


支持客制化电压、电流范围


选型说明

LAB / HP（/E）       15                 20           / 3P400          / USB         / Mod

系列型号             功率: 15= 15KW    输出电压          输入电压          选项          客制化


选项


/230
230 / 207 – 253V交流输入

/3P208
3 x 208 / 187 – 229V 交流输入

/3P400
3 x 400 / 360 – 440V 交流输入

/3P440
3 x 440 / 396 – 484V 交流输入

/3P480
3 x 480 / 432 – 528V 交流输入

/400Hz
400Hz 输入

/DC
250 - 750V 直流输入

/ATE
不带前面板的控制和显示面板

/LT
IEEE 488 接口

/LTRS485
RS485 接口

/USB
USB接口

/SD
SD卡槽



技术参数

输入


功率
15kW
20kW
30kW
45kW
60kW
75kW
90kW
接线方式
1P+N+PE / 3P+N+PE






输入 1P/230
1 x 230VAC (207-253VAC 47-63Hz)






输入 3P/200
3 x 200VAC (180-220VAC 47-63Hz






输入 3P/208
3 x 208VAC (187-229VAC 47-63Hz)






输入 3P/400
3 x 400VAC (360-440VAC 47-63Hz)






输入 3P/440
3 x 440VAC (396-484VAC 47-63Hz)






输入 3P/480
3 x 480VAC (432-528VAC 47-63Hz)






三相不平衡最大允许值
< 3%






输入电流 1P/230
◊
◊
◊
◊
◊
◊
◊
输入电流 3P/200
74 A
99 A
148 A
221 A
295 A
370 A
444 A
输入电流 3P/208
69 A
92 A
138 A
207 A
276 A
345 A
414 A
输入电流 3P/400
34.4 A
45.8 A
68.7 A
103.1A
137.5 A
172.5 A
207 A
输入电流 3P/440
32.5 A
42 A
63.5 A
95 A
127 A
162.5 A
195 A
输入电流 3P/480
30 A
39 A
58 A
87 A
117 A
150 A
180 A
浪涌电流
<76 A
<102A
<153A
<229 A
<305 A
<380 A
<456 A
漏电流
<35 mA






功率因数
>0.7






效率
94%









功率
21kW
28kW
35kW
42kW
63kW
84kW
105kW
接线方式
1P+N+PE / 3P+N+PE






输入 1P/230
1 x 230VAC (207-253VAC 47-63Hz)






输入 3P/200
3 x 200VAC (180-220VAC 47-63Hz






输入 3P/208
3 x 208VAC (187-229VAC 47-63Hz)






输入 3P/400
3 x 400VAC (360-440VAC 47-63Hz)






输入 3P/440
3 x 440VAC (396-484VAC 47-63Hz)






输入 3P/480
3 x 480VAC (432-528VAC 47-63Hz)






三相不平衡最大允许值
< 3%






输入电流 1P/230
◊
◊
◊
◊
◊
◊
◊
输入电流 3P/200
105 A
140 A
175 A
210 A
315 A
420 A
525 A
输入电流 3P/208
96.6 A
128.8 A
161 A
193.2 A
289.8 A
386.4 A
483 A
输入电流 3P/400
48.3 A
64.4 A
80.5 A
96.6 A
144.9 A
193.2 A
241.5 A
输入电流 3P/440
46.2 A
61.6 A
77 A
92.4 A
138.6 A
184.8 A
231 A
输入电流 3P/480
42 A
56 A
70 A
84 A
126 A
168 A
210 A
浪涌电流
<75 A
<100 A
<125 A
<150 A
<225 A
<300 A
<375 A
漏电流
21kW 28kW<35 mA   其他<100 mA






功率因数
>0.7






效率
94%







未列出的功率等级可根据功率、电压、功率因数和效率换算得出

◊表示标准型号不提供


输出


额定电压 [V]
20
40
80
100
150
300
600
800
1000
1200
1500

纹
波
和
噪
声
电压纹波(p-p) mV
20MHz
80
140
140
140
900
900
350
350
400
850
900

电压纹波(p-p) mV
300kHz
35
60
60
60
400
400
250
250
300
500
550

电压纹波(rms) mV
20MHz
35
60
60
60
400
400
150
150
150
150
200

电压纹波(rms) mV
300kHz
25
40
40
40
300
300
100
100
100
100
150

电流纹波(p-p)
<0.5 % F.S.











电流纹波(rms)
<0.4 % F.S.










隔离
电压
交流输入-直流输出
3000VAC











直流输出-地
500VDC
2000VDC










交流输入-地
2150VDC










电压
输出
速度
满载上升时间 ms
6
12
20
20
20
20
20
40
40
40
6

空载上升时间 ms
5
10
10
10
10
10
10
10
20
20
5

满载下降时间 ms
15
20
20
20
40
40
50
60
80
100
25

空载下降时间 ms
5s内下降到50VDC以下










精度
电压精度
0.25%











电流精度
0.4%










补偿
最大补偿电压
±1% F.S.
标准型号不提供补偿









分辨率(默认)
可定制
显示电压分辨率
15V - 69.99V
70V - 99.9V
100V - 999V
1000V - 1500V








设定电压分辨率
00.00
00.0
000
0000








显示电流分辨率
2A - 69.99A
70A - 99.9A
100A – 999A
1000A – 2000A








设定电流分辨率
00.00
00.0
000
0000







调
整
率
静态调整率
±0.1% F.S.











输入电压调整率
±0.02% F.S.











输入电流调整率
±0.02% F.S.











负载电压调整率
±0.05% F.S. ± 2mV











负载电流调整率
±0.05% F.S. ± 20mA











动态响应时间
<3ms（10~90%负载变化）










并联
支持最多8台并联











保护
OVP
过电压保护，设定值范围：0-120% F.S.











OCP
过电流保护，电流不能超过设定值











OTP
过温度保护，电源内部温度超过90℃，电源自动关机










符合EMC及安全标准
安全标准
EN 60950











辐射
EN 61000-6-4:2007











抗扰度
EN 61000-6-2:2005











测量，控制和实验室设备标准
EN 61010-1:2006










环境
制冷
风冷











温度
工作：0 – 50°C，存储：-20 – 70°C











湿度
< 80%











工作高度
< 2000米













HP与HP/E的比较


特征
LAB/HP
LAB/HP/E
高功率密度
●
●
模块化设计
●
●
模拟&数字控制
●
●
隔离模拟量接口
●
●
RS232程控接口
●
●
GPIB/LAN/USB/RS485
○
○
UIP恒功率模式
●
◊
UIR恒电阻模式
●
◊
光伏模拟功能
●
◊
ETS Bus主从控制
●
◊
Script脚本编程
●
◊
SD卡功能
○
◊


注：●表示具备该功能；○表示非标准型号，可选；◊表示不具备该功能
