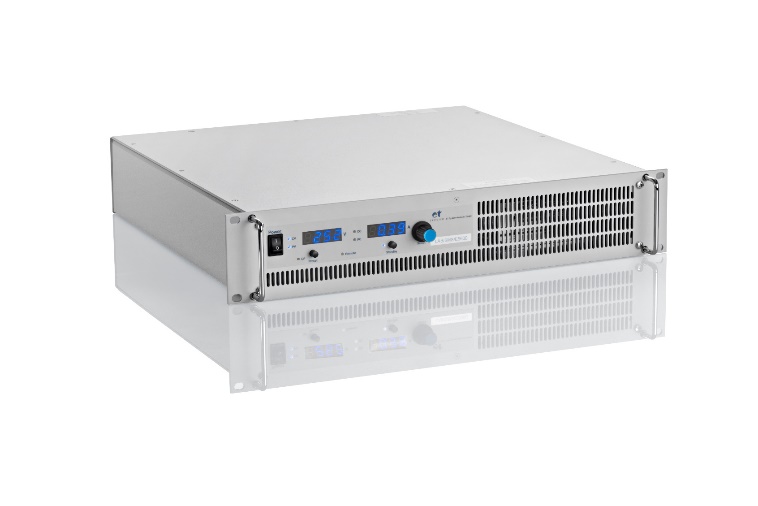

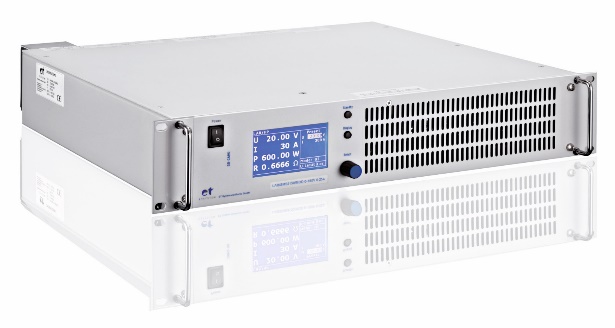

LAB/SMS系列程控直流电源
LAB/SMS
LAB/SMS/E
产品特点
输出功率：750W~1MW
输出电压高达1500V
输出电流高达50000A
简洁易用的面板操作
图形化显示
恒流、恒压、恒阻和恒功率工作模式以及光伏阵列模拟

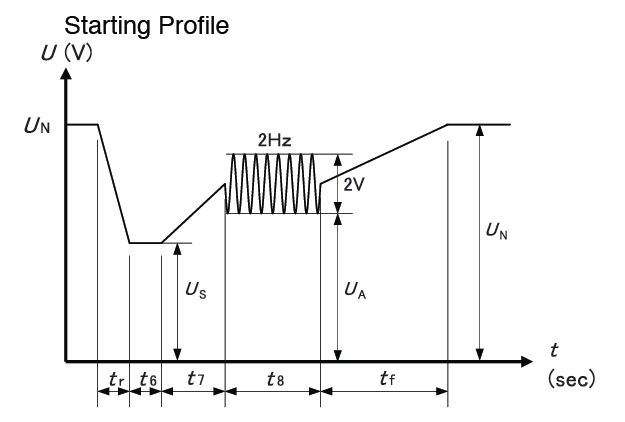

通过SD存储卡或数字程控接口，可创建任何类型的电压或电流曲线（序列操作）
支持脚本编程，无需上位机软件就能实现复杂的序列输出
标配ATI 5/10电气隔离模拟接口：0 – 5 V或0 – 10 V（用户可选），RS232接口，LAN接口，主/从控制（LAB / HP和LAB / SMS），软联锁
并联和串联电路配有主/从接口（LAB / HP和LAB / SMS）
数字接口：RS485, IEEE488, GPIB和USB（可选）
数据记录功能：操作数据值可记录存放到存储卡（时间间隔可设定），SD卡（可选）
电压上升时间和电流上升时间（电压和电流斜率）可调
用户可以设置Umax和Imax，以限制输出电压或输出电流
可存储电压/电流波形
High Speed选项能够提供更快的电压动态变化速度
Autoranging选项提供更高的电流输出能力
过压保护、过温保护、过流保护、欠压保护
可为用户的特殊需求定制产品
恒阻UIR模式
在UIR模式下，用户可以根据测试要求调整电源的内阻。通常用来模拟真实的有内阻的电池的工作状态。
如果使用没有UIR模式的直流电源，那么每次测试都需要计算和串联电阻到电路中来实现内阻模拟的功能。
对于不同功率、不同电压和电流范围的ET System直流电源，内阻的调节范围一般可以通过以下计算公式得出：
可设置的最大内阻：Rmax = 最大输出电压Umax/最大输出电流Imax
可设置的最小内阻：Rmin = Rmax/10
设置内阻的步进：Rmin/10
例如：对于型号为LAB/HP10100 的电源，规格为功率10kW，电压100V，电流100A，那么可以设置的最大内阻为1 欧姆，可设置的最小内阻为0.1 欧姆，设置内阻步进为0.01 欧姆。
如果用户需要对内阻调整范围做适当的修改，ET System也可以做适当的修改定制。
ETS Bus主从控制
ETS Bus是ET System独有的总线控制方式。多台电源通过ETS总线连接，进行主从控制。为了建立连接，ETS Bus的接口采用了商用A型USB接口。ETS Bus接口有两个平行连接器。通过它们，多种设备可以非常简便的连接在一起。当多台设备相连并工作时，每一个设备就各自分配了独立的地址。设置通过总线发送到所有连接的设备。用户可以在任何一台设备上调节参数，参数的变动自动通过ETS总线发送到所有连接的设备。
• ETS Bus支持多达8台设备的连接
• 参数设定和显示可以在任意一台电源上操作
• 总线上任意设备发生控制故障，不影响其他电源的控制
• 一键设置串联、并联和独立工作三种模式，轻松切换工作方式

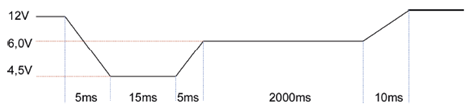

脚本编程
SMP/SMS/HP系列支持Script命令方式程控。该程控方式将程控指令写入到电源的内存当中，然后直接从电源内存当中调取指令执行。直接从电源内存调取指令的执行时间间隔为1ms，而通过程控接口控制电源输出，每一个指令的延时约为16ms。因此，对于一些电压变化较快的波形，Script命令程控方式提供了完美的解决方案。
Script命令示例如下：
UI | #设定为UI模式 |
U 10 | #设定输出电压为10 V |
I 1 | #设定输出电流为1 A |
RUN | #电源输出 |
DELAY 200 | #等待200 ms |
U 100 | #设定输出电压至100 V |
DELAYS 10 | #等待10ms |
STANDBY | #电源停止输出 |
SD卡选项
SMP/SMS/HP系列提供SD卡选项。用户可以直接将Script命令写入SD卡，电源直接读取SD卡里面的Script命令，然后以1ms的时间间隔执行。同时，SD卡还能够保存电源的测量值。
SMS和HP系列的自动宽范围输出（Autorange）功能
具有Autorange功能的SMS和HP系列直流电源，在额定输出功率的条件下，自动调整电压/电流的输出范围。从而达到更高的电压电流利用率。
输出电压/电流范围
功率 | 3kW | 4kW | 5kW | 6kW | 7kW | 10kW |
电压 (V) | 电流 (A) |
|
|
|
|
|
15 | 200 | ○ | ○ | 400 | ○ | ○ |
20 | ○ | 200 | ○ | 300 | 350 | 500 |
100 | 30 | 40 | 50 | 60 | 70 | 100 |
150 | 20 | 27 | 34 | 40 | 46 | 67 |
300 | 10 | 14 | 17 | 20 | 23 | 34 |
600 | 5 | 7 | 9 | 10 | 11 | 17 |
800 | 4 | 5 | 7 | 8 | 9 | 13 |
1000 | 3 | 4 | 5 | 6 | 7 | 10 |
1200 | 3 | 4 | 5 | 5 | 6 | 9 |
1500 | 2 | 3 | 4 | 4 | 5 | 7 |
1. ○表示非标准型号，可选
2. 支持客制化电压、电流范围
选型说明
LAB / SMS（/E） 3 15 / 230 / LAN / Mod
系列型号 功率: 3= 3kW 输出电压 输入电压 选项 客制化
选项
/230 | 230 / 207 – 253V交流输入 |
/3P208 | 3 x 208 / 187 – 229V 交流输入 |
/3P400 | 3 x 400 / 360 – 440V 交流输入 |
/3P440 | 3 x 440 / 396 – 484V 交流输入 |
/3P480 | 3 x 480 / 432 – 528V 交流输入 |
/400Hz | 400Hz 输入 |
/DC | 250 - 750V 直流输入 |
/ATE | 不带前面板的控制和显示面板 |
/LT | IEEE 488 接口 |
/LTRS485 | RS485 接口 |
/USB | USB 接口 |
/SD | SD 卡槽 |
技术参数
输入
功率 | 3kW | 4kW | 5kW | 6kW | 7kW | 10kW |
接线方式 | 1P+N+PE / 3P+N+PE |
|
|
|
|
|
输入 1P/230 | 1 x 230VAC (207-253VAC 47-63Hz) |
|
|
|
|
|
输入 3P/200 | 3 x 200VAC (180-220VAC 47-63Hz |
|
|
|
|
|
输入 3P/208 | 3 x 208VAC (187-229VAC 47-63Hz) |
|
|
|
|
|
输入 3P/400 | 3 x 400VAC (360-440VAC 47-63Hz) |
|
|
|
|
|
输入 3P/440 | 3 x 440VAC (396-484VAC 47-63Hz) |
|
|
|
|
|
输入 3P/480 | 3 x 480VAC (432-528VAC 47-63Hz) |
|
|
|
|
|
三相不平衡最大允许值 | < 3% |
|
|
|
|
|
输入电流 1P/230 | 22 A | 28 A | 33 A | ◊ | ◊ | ◊ |
输入电流3P/200 | 15 A | 20 A | 25 A | 30 A | 40 A | 50 A |
输入电流 3P/208 | 14 A | 19 A | 23 A | 28 A | 37 A | 46 A |
输入电流 3P/400 | 7.5 A | 10A | 11.5 A | 15 A | 20 A | 22.9 A |
输入电流 3P/440 | 7A | 9A | 11A | 14 A | 18 A | 21 A |
输入电流 3P/480 | 6.5 A | 8A | 10A | 12.5 A | 16.5 A | 19.5 A |
浪涌电流 | <25 A | <25 A | <25 A | <51 A | <51 A | <51 A |
漏电流 | <35 mA （可根据要求设定为<1mA) |
|
|
|
|
|
功率因数 | >0.7 |
|
|
|
|
|
效率 | 94% |
|
|
|
|
|
输出
额定电压 [V] | 15 | 20 | 40 | 80 | 100 | 150 | 300 | 600 | 800 | 1000 | 1200 | 1500 |
|
纹 波 和 噪 声 | 电压纹波(p-p) mV 20MHz | 40 | 80 | 140 | 140 | 140 | 900 | 900 | 900 | 1000 | 1200 | 2500 | 2500 |
| 电压纹波(p-p) mV 300kHz | 15 | 35 | 60 | 60 | 60 | 400 | 400 | 400 | 700 | 800 | 1500 | 1500 |
| 电压纹波(rms) mV 20MHz | 15 | 35 | 60 | 60 | 60 | 400 | 400 | 400 | 400 | 400 | 400 | 500 |
| 电压纹波(rms) mV 300kHz | 10 | 25 | 40 | 40 | 40 | 300 | 300 | 300 | 300 | 300 | 300 | 400 |
| 电流纹波(p-p) | <0.5% F.S. |
|
|
|
|
|
|
|
|
|
|
|
| 电流纹波(rms) | <0.4% F.S. |
|
|
|
|
|
|
|
|
|
|
|
隔离 电压 | 交流输入-直流输出 | 3000VAC |
|
|
|
|
|
|
|
|
|
|
|
| 直流输出-地 | 500VDC | 2000VDC |
|
|
|
|
|
|
|
|
|
|
| 交流输入-地 | 2150VDC |
|
|
|
|
|
|
|
|
|
|
|
电压 输出 速度 | 满载上升时间 ms | 6 | 6 | 12 | 20 | 20 | 20 | 20 | 20 | 40 | 40 | 40 | 6 |
| 空载上升时间 ms | 5 | 5 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 20 | 20 | 5 |
| 满载下降时间 ms | 15 | 15 | 20 | 20 | 20 | 40 | 40 | 50 | 60 | 80 | 100 | 25 |
| 空载下降时间 ms | 5s内下降到50VDC以下 |
|
|
|
|
|
|
|
|
|
|
|
精度 | 电压精度 | 0.25% |
|
|
|
|
|
|
|
|
|
|
|
| 电流精度 | 0.4% |
|
|
|
|
|
|
|
|
|
|
|
补偿 | 最大补偿电压 | ±1% F.S. | 标准型号不提供补偿 |
|
|
|
|
|
|
|
|
|
|
分辨率(默认) 可定制 | 显示电压分辨率 | 15V - 69.99V | 70V - 99.9V | 100V - 999V | 1000V - 1500V |
|
|
|
|
|
|
|
|
| 设定电压分辨率 | 00.00 | 00.0 | 000 | 0000 |
|
|
|
|
|
|
|
|
| 显示电流分辨率 | 2A - 69.99A | 70A - 99.9A | 100A – 999A | 1000A – 2000A |
|
|
|
|
|
|
|
|
| 设定电流分辨率 | 00.00 | 00.0 | 000 | 0000 |
|
|
|
|
|
|
|
|
调 整 率 | 静态调整率 | ±0.1% F.S. |
|
|
|
|
|
|
|
|
|
|
|
| 输入电压调整率 | ±0.02% F.S. |
|
|
|
|
|
|
|
|
|
|
|
| 输入电流调整率 | ±0.02% F.S. |
|
|
|
|
|
|
|
|
|
|
|
| 负载电压调整率 | ±0.05% F.S. ± 2mV |
|
|
|
|
|
|
|
|
|
|
|
| 负载电流调整率 | ±0.05% F.S. ± 20mA |
|
|
|
|
|
|
|
|
|
|
|
| 动态响应时间 | <3ms（10~90%负载变化） |
|
|
|
|
|
|
|
|
|
|
|
并联 | 支持最多8台并联 |
|
|
|
|
|
|
|
|
|
|
|
|
保护 | OVP | 过电压保护，设定值范围：0-120% FS |
|
|
|
|
|
|
|
|
|
|
|
| OCP | 过电流保护，电流不能超过设定值 |
|
|
|
|
|
|
|
|
|
|
|
| OTP | 过温度保护，电源内部温度超过90℃，电源自动关机 |
|
|
|
|
|
|
|
|
|
|
|
符合EMC及安全标准 | 安全标准 | EN 60950 |
|
|
|
|
|
|
|
|
|
|
|
| 辐射 | EN 61000-6-4: 2007 |
|
|
|
|
|
|
|
|
|
|
|
| 抗扰度 | EN 61000-6-2: 2005 |
|
|
|
|
|
|
|
|
|
|
|
| 测量，控制和实验室设备标准 | EN 61010-1: 2006 |
|
|
|
|
|
|
|
|
|
|
|
环境 | 制冷 | 风冷 |
|
|
|
|
|
|
|
|
|
|
|
| 温度 | 工作：0 – 50°C，存储：-20 – 70°C |
|
|
|
|
|
|
|
|
|
|
|
| 湿度 | < 80% |
|
|
|
|
|
|
|
|
|
|
|
| 工作高度 | < 2000米 |
|
|
|
|
|
|
|
|
|
|
|
SMS与SMS/E的比较
特征 | LAB/SMS | LAB/SMS/E |
高功率密度设计 | ● | ● |
模块化设计 | ● | ● |
模拟&数字控制 | ● | ● |
隔离模拟量接口 | ● | ● |
RS232程控接口 | ● | ● |
GPIB/LAN/USB/RS485 | ○ | ○ |
UIP恒功率模式 | ● | ◊ |
UIR恒电阻模式 | ● | ◊ |
光伏模拟功能 | ● | ◊ |
ETS Bus主从控制 | ● | ◊ |
Script脚本编程 | ● | ◊ |
SD卡功能 | ○ | ◊ |
注：●表示具备该功能；○表示非标准型号，可选；◊表示不具备该功能
