开关直流电源LAB/SMP系列

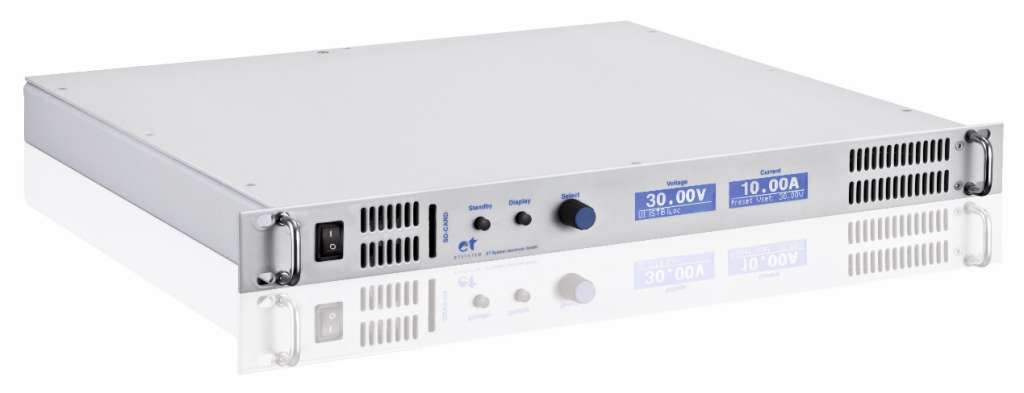

LAB/SMP系列程控直流电源

产品特点

输出功率：750W~1MW

输出电压高达1500V

输出电流高达50000A

简洁易用的面板操作

图形化显示

恒流、恒压、恒阻和恒功率工作模式以及光伏阵列模拟

通过SD存储卡或数字程控接口，可创建任何类型的电压或电流曲线（序列操作）

支持脚本编程，无需上位机软件就能实现复杂的序列输出

标配ATI 5/10电气隔离模拟接口：0 – 5 V或0 – 10 V（用户可选），RS232接口，主/从控制（LAB / HP和LAB / SMS），软联锁

并联和串联电路配有主/从接口（LAB / HP和LAB / SMS）

数字接口：RS485, IEEE488, GPIB, LAN和USB（可选）

数据记录功能：操作数据值可记录存放到存储卡（时间间隔可设定），SD卡（可选）

电压上升时间和电流上升时间（电压和电流斜率）可调

用户可以设置U_max和I_max，以限制输出电压或输出电流

可存储电压/电流波形

High Speed选项能够提供更快的电压动态变化速度

Autoranging选项提供更高的电流输出能力

过压保护、过温保护、过流保护、欠压保护

可为用户的特殊需求定制产品

恒阻UIR模式

在UIR模式下，用户可以根据测试要求调整电源的内阻。通常用来模拟真实的有内阻的电池的工作状态。

如果使用没有UIR模式的直流电源，那么每次测试都需要计算和串联电阻到电路中来实现内阻模拟的功能。

对于不同功率、不同电压和电流范围的ET System直流电源，内阻的调节范围一般可以通过以下计算公式得出：

可设置的最大内阻：R_max = 最大输出电压U_max/最大输出电流I_max

可设置的最小内阻：R_min = R_max/10

设置内阻的步进：R_min/10

例如：对于型号为LAB/HP10100 的电源，规格为功率10kW，电压100V，电流100A，那么可以设置的最大内阻为1 欧姆，可设置的最小内阻为0.1 欧姆，设置内阻步进为0.01 欧姆。

如果用户需要对内阻调整范围做适当的修改，ET System也可以做适当的修改定制。

ETS Bus主从控制

ETS Bus是ET System独有的总线控制方式。多台电源通过ETS总线连接，进行主从控制。为了建立连接，ETS Bus的接口采用了商用A型USB接口。ETS Bus接口有两个平行连接器。通过它们，多种设备可以非常简便的连接在一起。当多台设备相连并工作时，每一个设备就各自分配了独立的地址。设置通过总线发送到所有连接的设备。用户可以在任何一台设备上调节参数，参数的变动自动通过ETS总线发送到所有连接的设备。

• ETS Bus支持多达8台设备的连接

• 参数设定和显示可以在任意一台电源上操作

• 总线上任意设备发生控制故障，不影响其他电源的控制

• 一键设置串联、并联和独立工作三种模式，轻松切换工作方式

脚本编程

SMP/SMS/HP系列支持Script命令方式程控。该程控方式将程控指令写入到电源的内存当中，然后直接从电源内存当中调取指令执行。直接从电源内存调取指令的执行时间间隔为1ms，而通过程控接口控制电源输出，每一个指令的延时约为16ms。因此，对于一些电压变化较快的波形，Script命令程控方式提供了完美的解决方案。

    Script命令示例如下：

SD卡选项

SMP/SMS/HP系列提供SD卡选项。用户可以直接将Script命令写入SD卡，电源直接读取SD卡里面的Script命令，然后以1ms的时间间隔执行。同时，SD卡还能够保存电源的测量值。

选型说明

LAB / SMP        1                150              / 230         / LAN     / Mod

系列型号           功率: 7= 750W         输出电压             输入电压         选项               客制化

                1=1200W

                2=2400W

选项

输出电压/电流范围

技术参数

输入

输出
