ET System激光器应用方案ET System直流电源用于半导体激光器测试 ET-System HP系列电源，提供High Speed Option，实现了超快的电压电流上升及下降速度，并对电压防过冲及限流功能进行了优化，满足半导体激光器的测试要求。 在这里我使用一台LAB/HP1560电源（功率：15kW 额定输出电压：0-60V 额定输出电流：0-250A，带High Speed Option）来进行一些常见的模拟试验，来说明ET电源快速的电压与电流响应速度以及防过冲和限流功能优异的性能。 电源满载测试，模拟电源在满负荷状态下测试多个串联激光二极管，对电源的满载电压爬升能力进行验证。设定30ms爬升，如图1所示，电压无过冲。

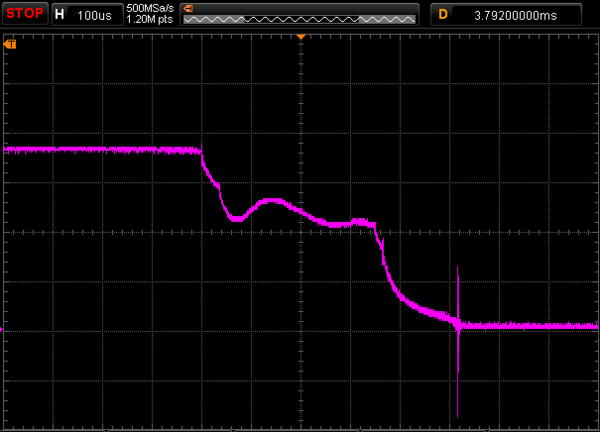

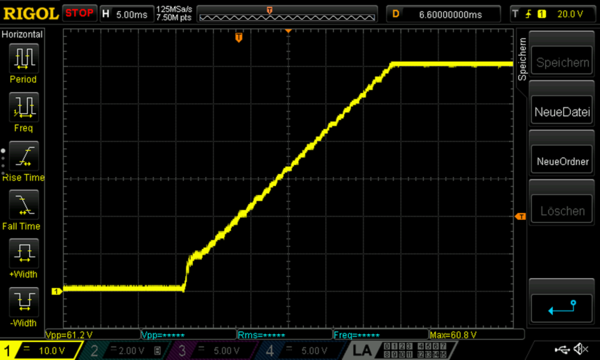

图1满载 0~60V，设置30ms爬升速度 半导体激光器常常由多个器件串联进行测试，在测试过程中可能会发生单个器件短路或断路故障。发生此类故障时，电源同样不能出现过流或者过压的问题。 下图，我们测试了电源从CC模式切换到CV模式的输出波形，模拟激光器测试过程中可能出现的开路故障。如图2所示，在这个测试过程当中，电源同样没有出现电压过冲现象。

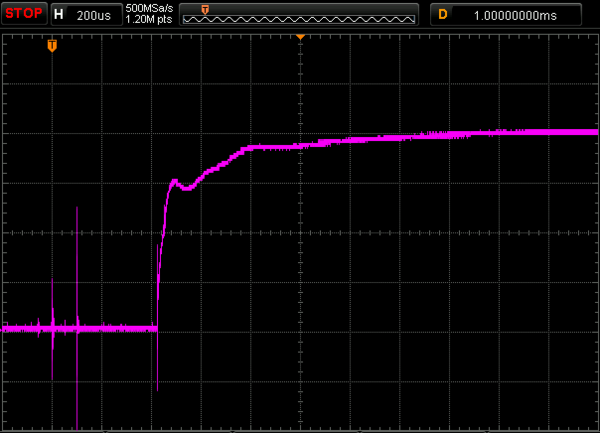

图2 CC-CV模式切换 图3，我们测试CV到CC的切换，模拟短路故障。如图所示，电源同样没有出现任何过冲。
图3 CV-CC模式切换 ET System的HP和SMS系列中高功率直流电源，配备High Speed选项之后，电源的电压和电流变化速度更快，动态响应特性更好，并且没有过冲现象，是半导体激光器测试的理想选择。 |
