ET System大功率直流电机测试应用

大功率直流电机在刹车减速甚至短时反转的情况下会产生反向电动势。在测试过程中，该反向电动势能量有可能会损害电源或者电机控制器。ET System提供整体的测试方案，包含大功率电源系统和吸能装置，完善的解决了该测试问题。

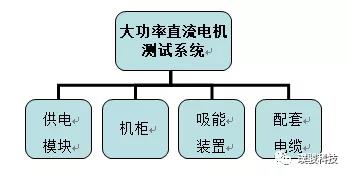

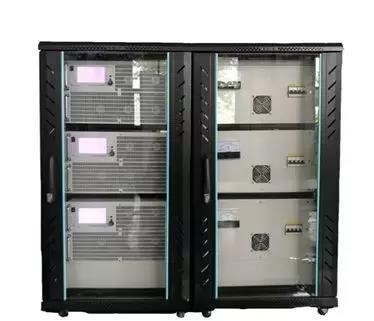

本系统包括供电模块、机柜、吸能装置、配套电缆等，其供电模块安装在机柜内部，吸能装置尽可能安放在执行机构电机附近。

供电模块选用德国ET System公司的HP系列可编程精密大功率直流电源。HP系列大功率直流电源，单机柜功率高达180KW，电压最高1500V，功率密度高，支持恒功率模式，恒阻模式，脚本编程，数字接口主从控制。

HP系列直流电源的效率高达94%，大大降低了电源系统对于电网的容量的需求。

通过ETS BUS数字接口主从并联的HP电源系统，在并联模式下工作，每台电源均工作在主机状态，即用户可以在任意台电源上配置 、设置、改变输出的电压值、电流值、电压上限值和电流上限值等输出参数。系统中的电源，当系统中发生1台或多台电源故障、停止工作，系统仍然能按照余下的系统功率不间断地均流输出。

系统具有4种工作模式，恒压模式，恒流模式，恒阻模式和恒功率模式，功能非常强大。

HP直流电源具有图形化和数字化可以切换的高分辨率显示屏。在数字化显示时，可以显示输出电压、输出电流、输出功率、电阻值（外部回路的电阻）；在图形化显示时，通过X轴、Y轴的形式，显示电压值、电流值，以及工作点。

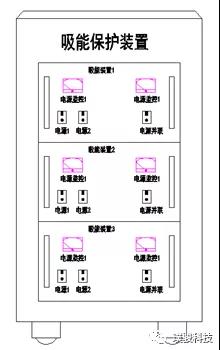

吸能装置主要功能为供电时吸收机构内部的电机加电、断电时产生的感应电动势能量以及负载突变引起的电源波动，从而保护执行机构及其控制设备。结构设计为一标准19’铝合金插箱。后面板安装有电源输入输出与电压监控接口。前面板上有供电开关与电压表，便于监控吸能装置工作状态。内部设计有瞬态抑制电路、泄放电路与滤波电路。
