汽车电子应用


汽车电子复杂波形






对于汽车电力总线的模拟，需要电源具有快速的电压变化斜率，同时还需要具有毫秒级的程控分辨率，以满足各种行业标准的测试要求。


ET System的SMS和HP系列电源提供模拟量和脚本编程功能，能够满足ISO7637等标准要求的复杂波形。

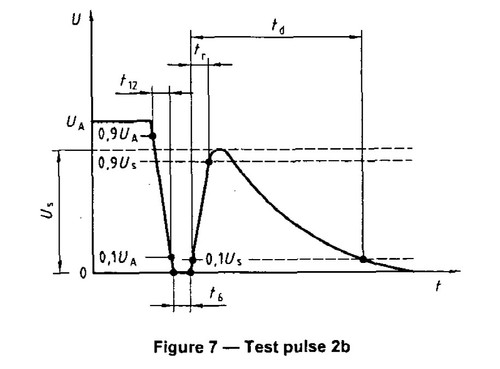

以ISO 7637-2:2004(E)   Figure7-Test pulse 2b 为例：




Parameter12V system24V system
US10V20V
RI0Ω to 0.05Ω
td0.2S to 2S
T121ms±0.5ms
tr1ms±0.5ms
T61ms±0.5ms







可以利用SMS和HP系列直流电源的模拟量程控方式实现该波形。

ET-System所有的直流电源均标配隔离的模拟量控制接口。在实际的应用中，通过隔离的模拟量接口控制电源，电源的响应速度更快。这要是因为模拟量控制的延时是微秒级，而通过数字程控，则会有多大几十毫秒的通讯延时。同时，通过隔离模拟量程控，还能实现复杂电压、电流波形。

将任意波形发生器连接至SMS和HP系列直流电源的模拟量程控接口，在任意波形发生器上编辑所需的时序波形，然后经模拟量程控接口控制电源输出电压、电流，可以达到测试波形的要求。通常波形发生器输出的0-5V或者0-10V的信号能够控制直流电源输出0-100%的电压或者电流。
还有一些时序波形，时序步骤的时间为毫秒级。这时候如果通过数字接口逐个发送指令，由于通讯延时的误差，会影响时序步骤的时间精度。

ET System的SMP/SMS/HP系列直流电源，提供Script命令的程控方式。该程控方式将程控指令写入到电源的内存中，然后直接从内存中调取指令执行。

直接从电源的内存中调取指令的执行时间间隔为1ms，因此能够完全满足这类测试需求。


Script命令示例如下：

UI说明：UI 模式
U 10说明：输出电压 10 V
I 1说明：输出电流 1 A
RUN说明：开始输出
DELAY 200说明：等待 200 ms
U 100说明：调节 输出电压 to 100 V
DELAYS 10说明：等待 10 seconds
STANDBY说明：关断输出
